TFT-LCD 触摸板结构和工作原理
显示控制作用于输出，让TFT-LCD显示文字、图片、动画、视频等内容，显示生活更美，美丽UI展现产品工业设计之美。TFT-LCD是输出，TP是输入，TP（触摸板）常贴合在TFT-LCD之上，手通过面板给机器输入信息，形成人机闭环交互。TP有两种工艺，一种是电阻屏，一种是电容屏，这篇文章重点谈电容屏。专业名称解释

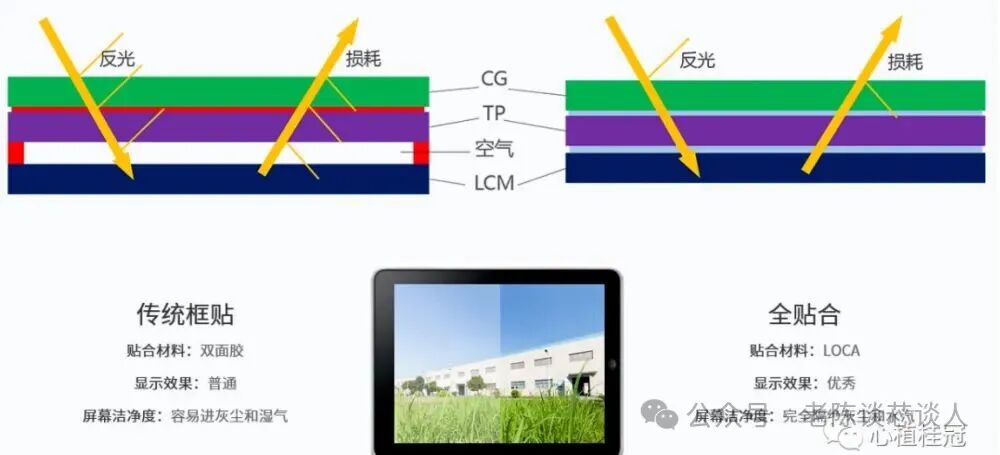

LCM：液晶显示屏TP：触摸屏框贴：双面胶贴到TFT-LCD面板上全贴：OCA胶水让TP和LCM一体
这是TP的结构分类，第一个字母表面材质（又称为上层），第二个字母是触摸屏的材质（又称为下层），两者贴合在一起。G+G：表面钢化玻璃＋玻璃GLASS材质的触摸屏
G+P：表面钢化玻璃＋PC材质的触摸屏

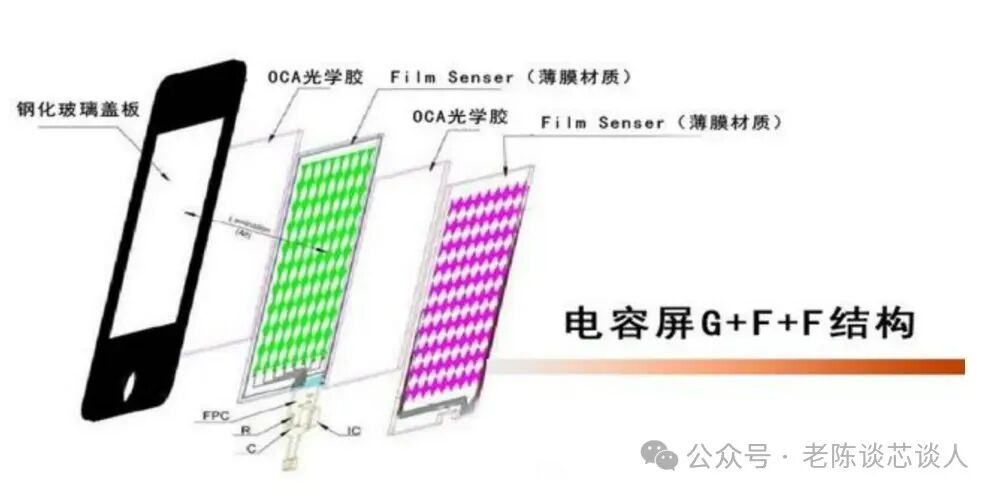

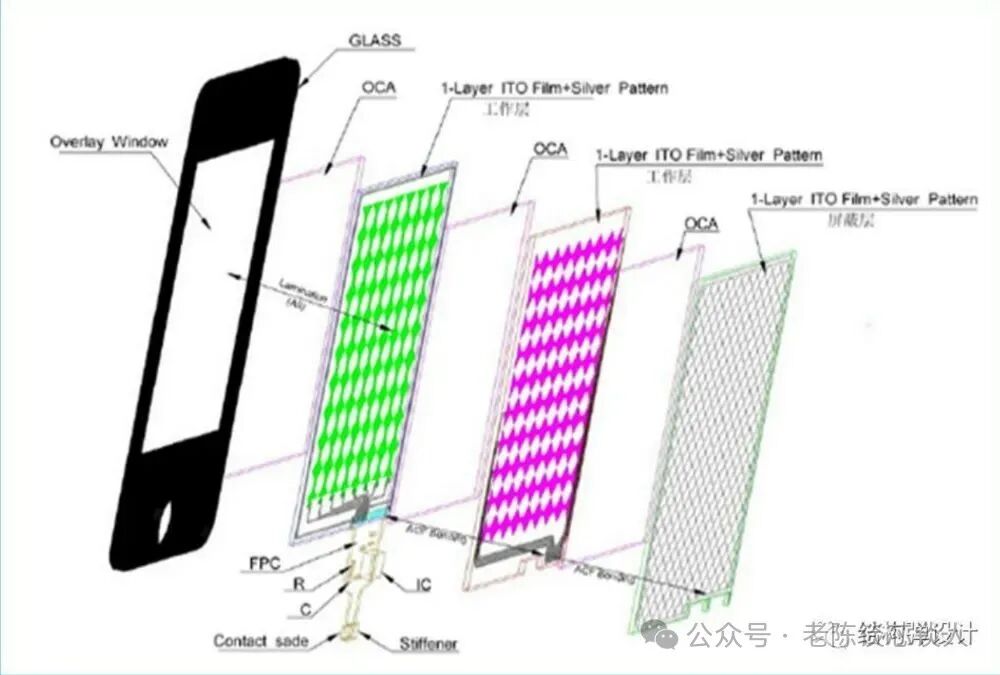

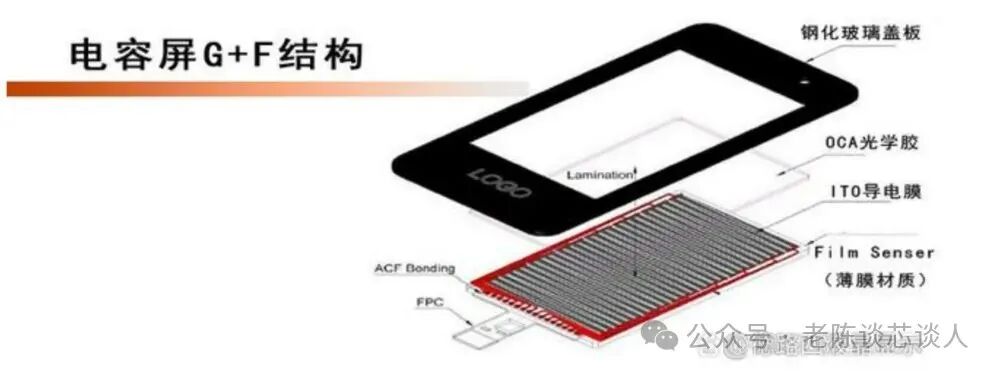

G+F：表面钢化玻璃＋薄膜FILM材质的触摸屏

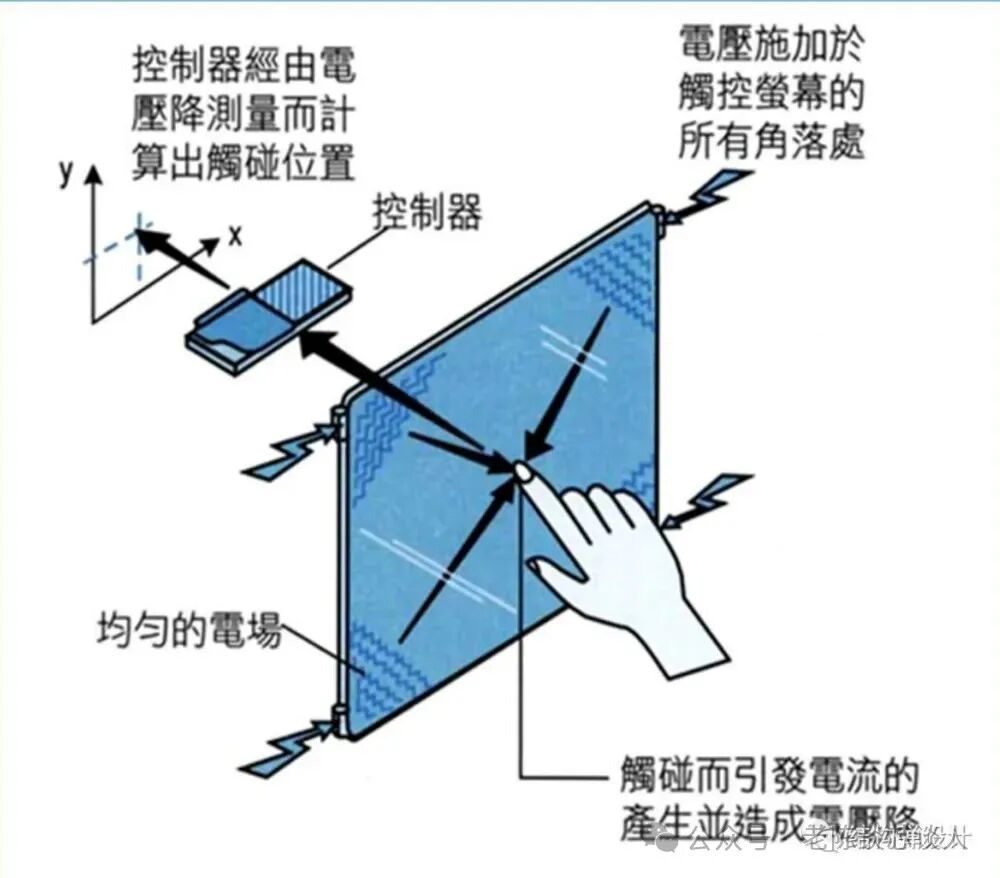

表面电容式触摸工作原理
当用户触摸屏幕时，由于人体电场的原因，手指与导体层间形成一个耦合电容，四边电极发，四边电极电流流向触电，电流强弱和手指到电极距离成正比。这种原理有一个巨大问题就是漂移非常严重，外面有点干扰触摸屏就失灵，我当下没有见这类原理应用领域。

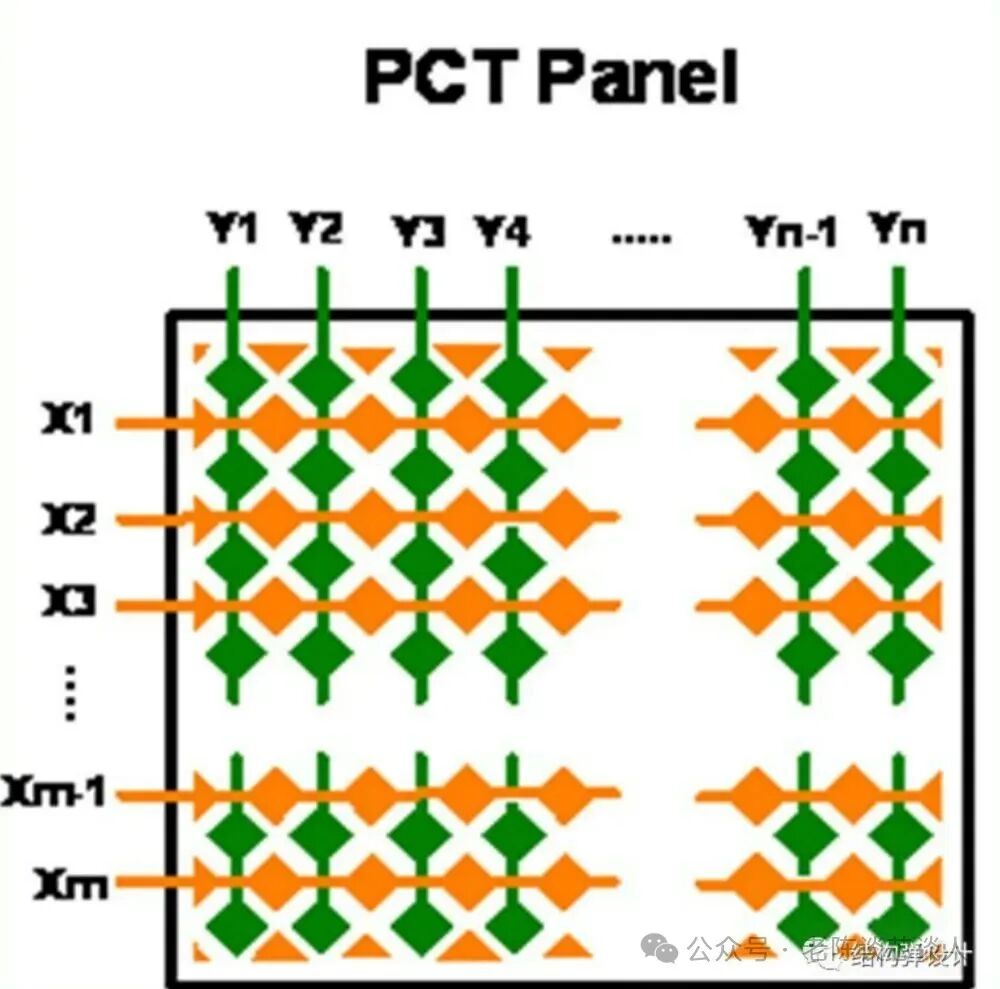

投射式电容触摸屏工作原理

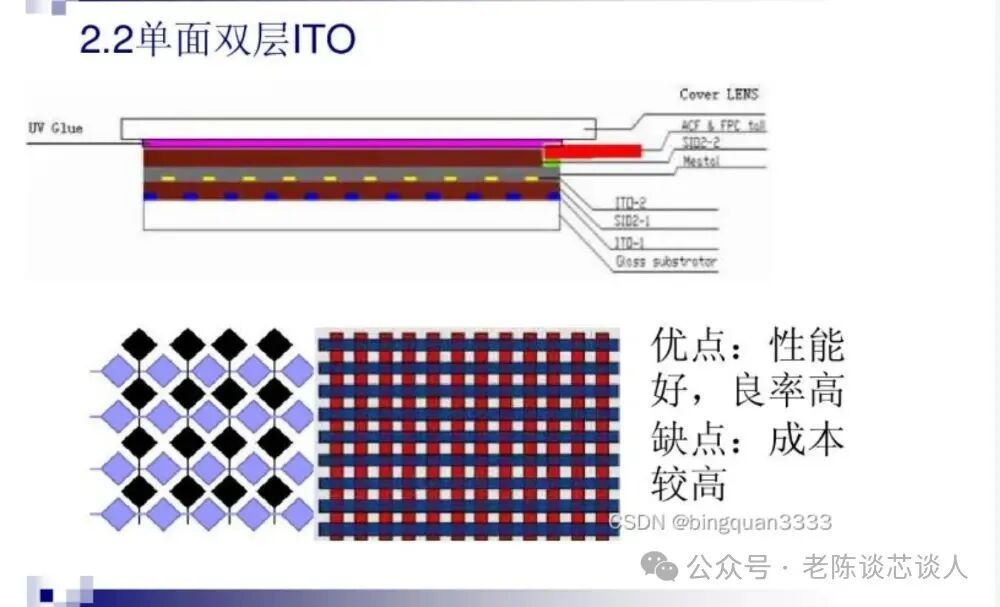

基本原理：触摸屏采用多层ITO层，形成矩阵式分布，以X轴、Y轴交叉分布作为电容矩阵，当手指触碰屏幕时，可通过X、Y轴的扫描，检测到触碰位置电容的变化，进而计算出手指之所在。基于此种架构，投射电容可以做到多点触控操作。

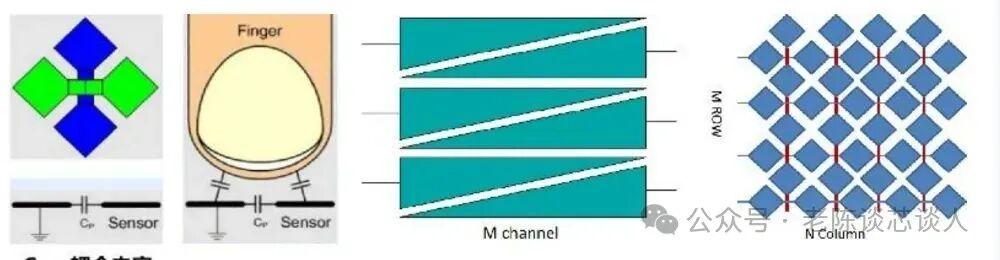

投射式电容有两种，第一种是自电容原理，一种是互电容原理，这两种原理在消费类、工业、汽车等领域一直批量在用。

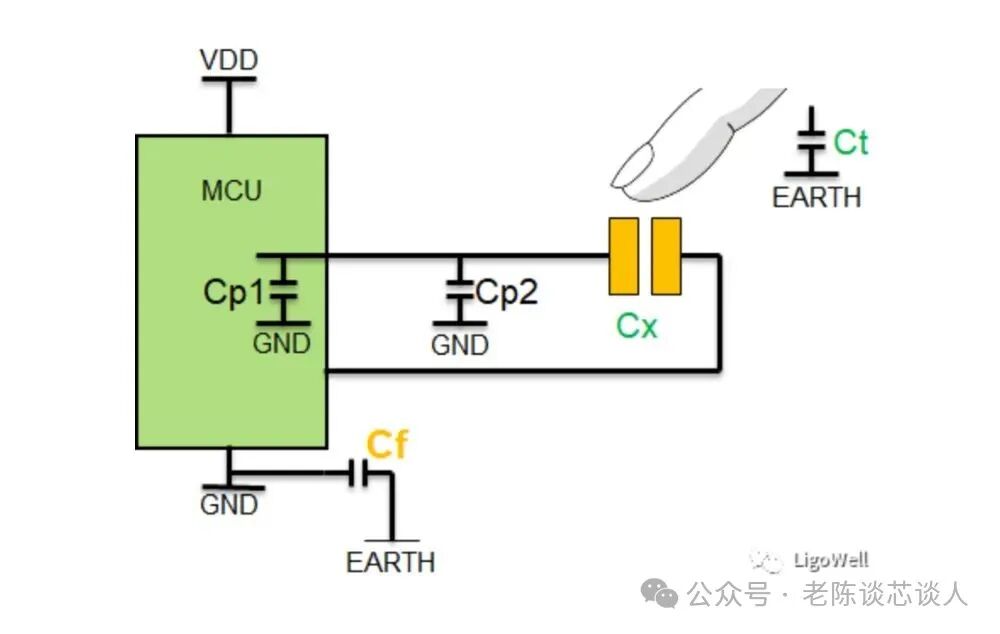

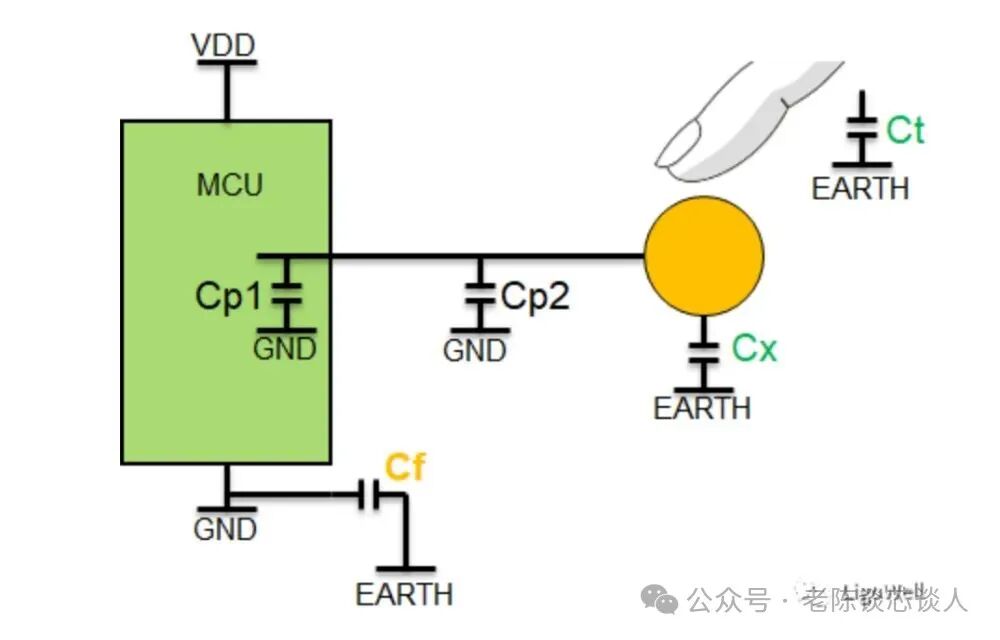

自电容原理
测量单个电极与地之间的电容变化。电容的扫描方式是进行逐行扫描，所有通道既是感应通道也是驱动信号通道，通过对比触摸前后电容量的变化来判定XY方向坐标，然后组合成触摸点的坐标。

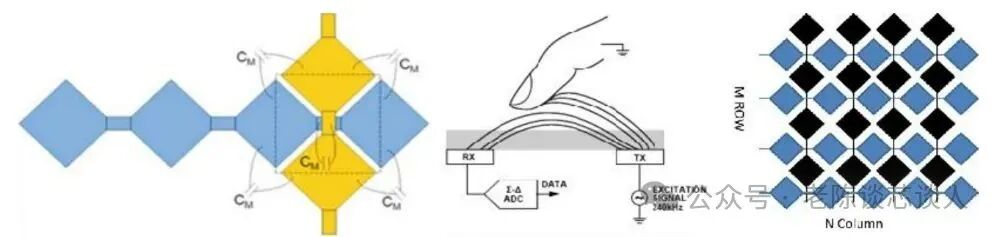

互电容原理
测量行电极与列电极之间耦合电容的变化。互电容会将X和Y方向的通道分为驱动信号通道和感应信号通道，驱动信号是逐行发信号，当第一行驱动信号发出后，感应信号通道逐行进行扫描判断电容量是否有变化；当触摸时，相当于串联了一个电容，所以电容量会变小。
内嵌式TP
当下屏厂在推广内嵌式TP，内嵌式TP主要有工艺Incell和Oncell，可以看出In cell /on cell与外挂式TP总体区别在于TX/RX位于偏光片内侧，也即TP线路做在LCM内部不同位置。

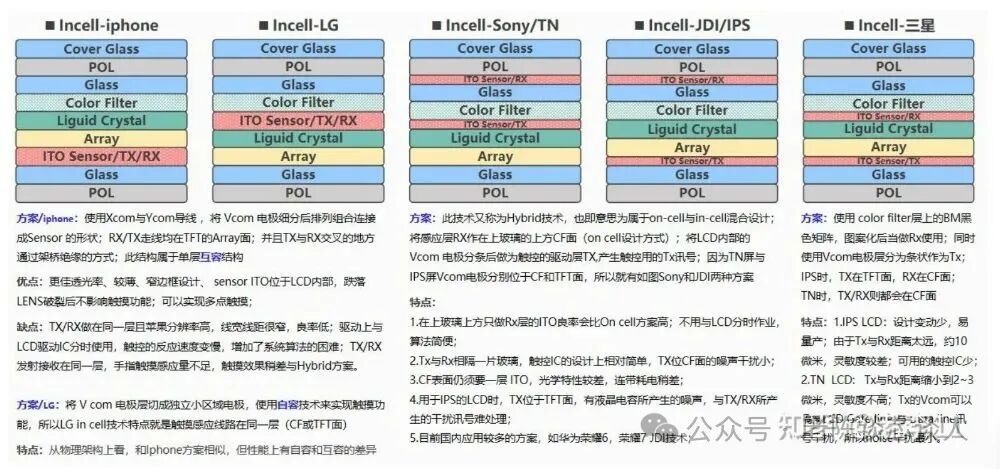

In cell：触摸线路直接制作在面板（Cell）的前后导电玻璃之间（也就是在Cell里面），则称为In-cell；目前主要有如下几种技术结构：

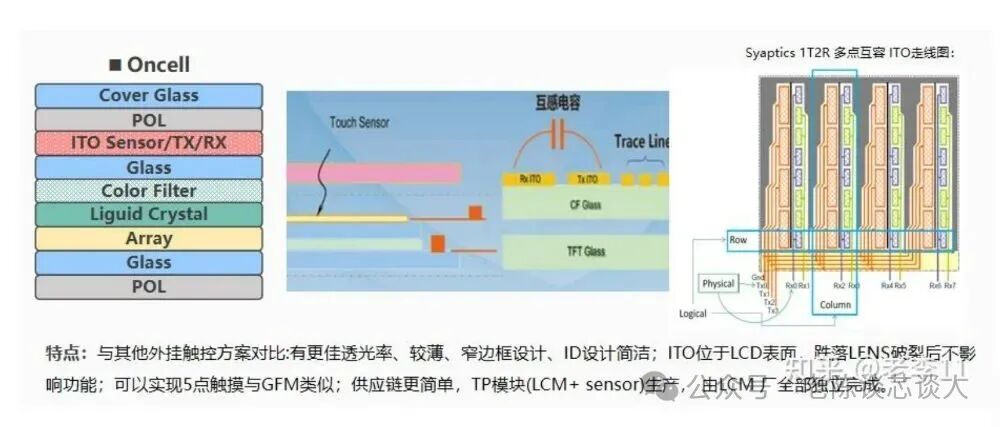

On cell：将sensor线路镀膜制作在LCD的前导电玻璃（CF）表面，则称为On-cell

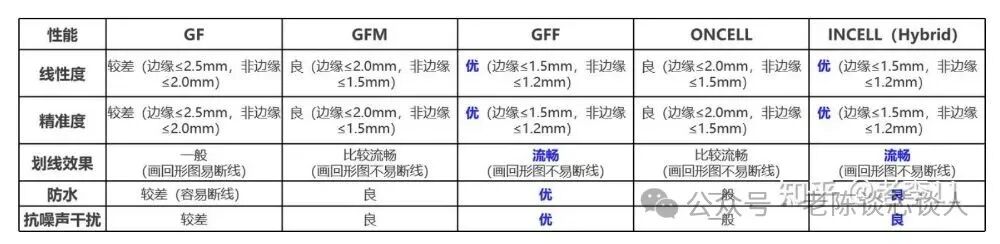

触控性能
触控性能GFF＞Incell ＞GFM ＞ONCELL ＞GF
